Также добавлю схему подключения штатной камеры заднего вида, с использованием понижающей напряжение микросхемы 'Крен' —. D Проверил 1-Audio L In 2-Audio R In 3-Video in 4-Video GND 5-Audio R GND 6-Audio L GND Для данного разъема (VTR, он же наш будущий AUX) есть Называется Toyota RCA NEW. В моем случае и для разъема камеры ЗХ и для кабеля AUX на разъем VTR — я использовал фишки с компьютерных корпусов, которые подключают кнопки корпуса на материнскую плату. Встают плотно, шанс что выпадет — минимален. Обгонную камеру тоже можно сюда подключить, но пока не заморачивался Сюда же добавлю найденную информацию с о распиновке оригинального разъема с машины. И процитирую комментарии к данным фото, тоже с 1- «+»12v от акк. Бат.(синий/красный) 2- «+»12v от замка зажигания (розовый/синий) 3- «-» 12v «масса» (чёрный) 4- лев.перед (синий/оранж.) 5- лев.перед (фиолет.) 6- прав.перед (красн.) 7- прав.перед (белый) 8- лев.зад (зелёный/оранж.) 9- лев.зад (зелёный) 10- прав.зад (жёлтый/чёрный) 11- прав.зад (розовый) 12- габариты (зелёный/черный) Фронт: Правый + серый — серый с черн.
Многими автомобилистами эти магнитолы незаслуженно выбрасываются, но они вполне годные для эксплуатации, особенно, когда нет лишних 10-15 тыс. Руб на приобретение 2-DIN магнитолы со схожим функционалом. Для начала японский мануал с возможностью копирования текста для онлайн.
Полосой Левый + белый — белый с черн. Полосой Тыл: Правый + фиолетовый — фиолетовый с черн. Полосой Левый + зеленый — зеленый с черн.полосой Rem-это включение доп.
Любовь Инструкция По Применению Смотреть
Устройств при включении магнитолы(слаботочный выход 12В) (усилитель, может активная антенна, сабвуфер) В некоторых магнитолах Rem и Ant(включение активной антенны) внутри соединены. Tel mute- это приглушение звука при звонке с хандс-фри Подключаем адаптер для конвертации наших радио частот на японские. Разъем радио антенны — в адаптер — кабель адаптера — в магнитолу. Питание адаптера припаиваем на кабель питания антенны (если хотим чтобы включался только когда будет выбран режим 'Радио'), либо на любой 12+ на Ваш выбор.
Биопарокс Стоимость
Для прослушивания музыки в mp3 формате лучшим, ИМХО, вариантом будет приобретение эмулятора CD-чейнджера Yatour. Стоимость в районе 3000 руб, наличие USB-порта, входа AUX и разъема под SD-карточки. При особом желании к нему прикручивается Bluetooth адаптер для организации Hands-free соединения с телефоном, либо беспроводного прослушивания музыки. В моем случае я припаял кабель на мини джек 3,5 мм и слушаю музыку через mp3-плеер, который лежит в бардачке.
Разъем блокировок Если смотреть НА разъемы магнитолы. Крайний левый контакт — Питание 12В+ при включении задней передачи. Переключает экран на видеовход камеры ЗХ. Средний — датчик скорости (отключаем кабель) Крайний правый — датчик ручного тормоза (кабель от разъема машины отключаем и подключаем на корпус).

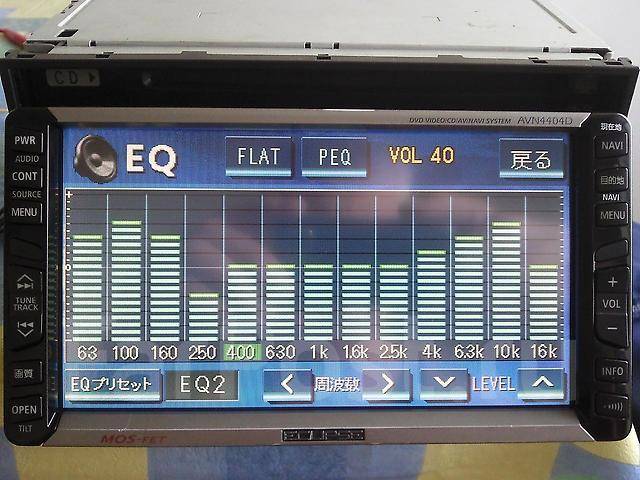

Убирает блокировку видеоизображения с VTR и TV при опущенном ручнике. Также добавлю скриншоты меню магнитолы.
Меню настроек экрана. Режим Ночь активен. На этом меню хочу остановится подробнее.
Во-первых, это эти два независимых режима 'День' и 'Ночь' (переключение идет при включении габаритов). Если нужно переключить в дневной режим при включенных габаритах — просто нажмите клавишу 'Режим ночь'.
Можно настраивать экран в широком диапазоне Но что еще важнее — это клавиша отключения экрана. Это самая классная реализация на мой взгляд.
Двумя нажатиями вы выключаете экран и она продолжает работать. После следующего запуска двигателя она помнит Ваш выбор и автоматически гасит экран через 10 сек после включения. В итоге мы всегда катаемся с включенной магнитолой, которая не отвлекает экраном и не требует каких-либо повторных действий. При смене трека или громкости — экран загорается на пару сек и снова гаснет.
Включить экран можно нажав на клавишу 'CONT'. В случае же, если Вы экран не выключаете — магнитола запоминает ваш выбор и выводит на экран либо информацию с сервис меню (например часы и календарь), либо тот режим (даже VTR) который был последний раз. Полис омс штрих код. Календарик, японские часы. Тоже можно выводить на экран в фоновом режиме Подводя итоги, я могу сказать следующее — ПЛЮСЫ Возможность легкой адаптации Адаптация радио (300 р. Адаптер) Адаптация mp3 (от 100 р. — кабель (AUX вход) до 3000 р. — адаптер Yatour в разъем CD-чейнджера).
Возможность Hands-free скорее заслуга ребят из Yatour`а. Возможность подключить камеру ЗХ + обгонную камеру.
Автоматическое отключение экрана и запоминание последнего режима. Разъемы похожи на стандартные TOYOTA. МИНУСЫ Экран ощутимо слепнет на солнце. Видео с камеры ЗХ на солнце практически не видно.
Не хватает запаса яркости. Не адаптируются — часы, навигация, язык меню, TV, DVD.
При теплой погоде начинает глючить CD-диск, если извлечь — будет горячим (возможно, это только у меня). Радио с адаптером показывает японские частоты, в итоге радио 102,1 будет отображаться как 82,2, что создает определенные сложности в запоминании станций. Также лично у меня почему-то не работает автопоиск станций. И клавиша переключений треков станций, переключает не через станции в памяти, а по шагу в 1 МГц, что тоже очень не удобно.
Спасибо Вам, что уделили время данной заметке. Критика, пожелания и комментарии приветствуются.
С уважением и наилучшими пожеланиями, Цена вопроса: 400 ₽. Доброго, можно по подробней про камеру ЗХ, куда какие фишки нужно подключить чтобы магнитола сама переключала в режим камеры зх, или же она сама будет переключать когда будет посоединена камера к разьему ? Питание на камеру взял от фонарей ЗХ, сегодня буду расчлинять тюльпан и подключать с ним идет еще один проводок красного цвета, его нужно куда ниьудь подключать в магнитоле?
Вообщем если не трудно, можно по подробней. А так мануал класс получился, сделал аукс по твоим записям все работает))).
